壓濾機的液壓系統

日期：2019-03-20 人氣：0

對于現在市場的壓濾機設備來說，有90%都是采用的液壓系統供壓的，壓濾機設備的液壓系統是驅動壓緊板壓緊或松開濾板的動力裝置，配置了柱塞泵及各種控制閥。讓液壓油在系統中循環運行工作，壓濾機液壓部分壓緊濾板時，按下“壓緊”按鈕，電機啟動，活塞桿前移，壓緊濾板;當油壓上升到電接點壓力表的上限時，電接點壓力表上限接通而停泵;此時，壓濾機進入自動保壓狀態。回程時，按下“放松”按鈕，電機啟動，活塞桿帶動壓緊板回程，濾板松開;濾板一塊一塊地拉開，濾餅自動掉下。

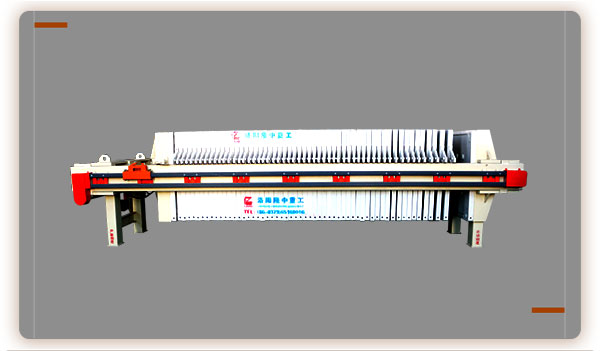

上圖：廂式壓濾機結構圖

液壓系統中具有很高的壓力，其中液壓腔活塞的來回密封性也是其正常工作的必要條件，一旦液壓系統承受不了其運行中所產生的壓力而造成液壓油泄露，或者活塞在移動過程中，不能與液壓腔的內壁實現良好的密封，那么Z終造成液壓系統不能產生足夠的動力，造成無法將其濾餅壓干，甚至造成液壓系統的整個癱瘓而造成整個系統無法運行給其公司造成更大的損失。

上圖：板框壓濾機

液壓系統Z重要的部件是液壓閥和油路。液壓閥：液壓系統的油路主要有兩條，一條進油，一條出油，液壓系統為了實現對液壓腔進出油的控制，就需要液壓閥。而液壓閥獨特設計，只要改變一小部分，就可以實現將原先的進油線路改為出油線路，把原先的出油線路改為進油線路，這樣就實現了在不必改變液壓站原始油路的情況下，輕松實現對油路完全相反的互換效果，這樣就能很好的控制液壓器內活塞的前進和后退。油路：為了能成分的使用設備自身所帶的液壓油等諸多原因，液壓系統采用的循環式液壓油路徑。在油路換向閥的控制下，分別于液壓器的聯系的兩根油管，進油和退油都可以很好的調節和控制。說具體點就是，當一個工作狀態是，一根油管正在往液壓器中注入液壓油，而另一根就從液壓器中導出液壓，而需要改變時，原先進油的油管變成了排油管道，而原先的排油管道進油管道。

在日常的操作過程中，我們需要對液壓系統做定期的清潔、檢查，在清潔中，我們注意觀察個個部位鏈接出，查看是否有滲漏的跡象，一旦發現，就即使的彌補，保證壓濾機動力系統能正常的工作，以免給設備系統造成更大的破壞。
